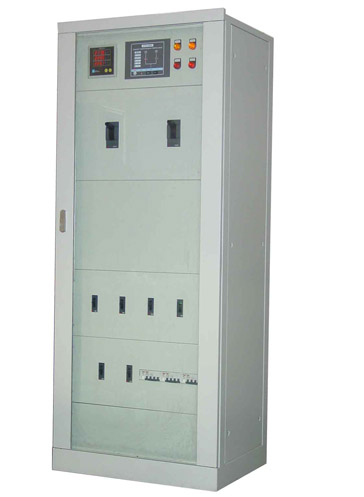

配電柜

質量要求
1.主控項目
(1)柜(盤)的試驗調整結果必須符合施工規范規定。
?。?)柜、屏、臺、箱、盤的金屬框架及基礎型鋼必須接地(PE)或接零(PEN)可靠;裝有電器的可開啟門與框架的接地端子間應用裸編織銅線連接,作好標識。
(3)盤面標志牌、標志框齊全、正確、清晰。
?。?)柜(屏、臺)箱(盤)間線路的線間、線對地間絕緣電阻值,饋電線路必須大于0.5МΩ;二次回路必須大于1МΩ;
2.一般項目
?。?)柜、屏、臺、箱、盤相互間與基礎型鋼應用鍍鋅螺栓連接且防松零件齊全。
?。?)配電箱(盤)安裝應符合下列規定:
箱盤內配線整齊,無鉸接現象。導線連接緊密,不傷芯線不斷股。墊圈下螺線兩側壓的導線截面積相等。同一端子上導線連接不多于2根,防檢墊圈等零件齊全?;芈肪幪桚R全,標識正確。
箱盤內開關靈活可靠。帶有漏電保護的回路,漏電保護裝置動作電流不大于30mA,動作時間不大于0.1s。
照明箱、盤內分別設置零線(N)和保護接地線(PE)匯流排。?箱(盤)不采用可燃材料制作,箱盤涂層完整。
箱位準確,安裝牢固,部件齊全。箱體開孔與導管管徑適配。暗裝配電箱箱蓋緊貼墻面。
垂直允許偏差1.5‰,底邊距地1.5m 。
